Предназначен для измерения числа оборотов в минуту любого механизма, в том числе, дизельного двигателя и механизмов с электроприводом.
- Тахометр измерительный ТС-014, предназначен для контроля и измерения частоты вращения валов двигателей внутреннего сгорания, паровых и газовых турбин, гребных и других валов на морских и речных судах, а также на различных механизмах. Прибор может быть установлен в любом удобном для снятия показаний месте. Корпус тахометра ТС-014 может быть установлен как в приборную панель, так и на любой поверхности при помощи дополнительного корпуса (в комплект поставки не входит).
- Работа прибора основана на регистрации импульсов, поступающих от датчика вращения при прохождении через его активную зону магнитного поля метки, закрепленной на валу вращения.
- После включения прибор находится в основном режиме индикации и отображает на табло количество оборотов в минуту с разрешением 0,1 об/мин. При вращении вала в любом направлении показания об/мин высвечиваются на табло тахометра.
Информация для судовладельцев:
Данный прибор - указатель не требует предъявления Российскому речному регистру т.к. не входит в номенклатуру объектов технического наблюдения, осуществляемого Российским Речным Регистром, определяемых приложением №1, том 1, правила РРР 2008.
Характеристики прибора:
- напряжение питания прибора постоянное ± 8В ~ 24В;
- для подключения прибора к сети переменного напряжения дополнительно поставляется блок питания ~ 220 В / ±12 В;
- диапазон рабочих температур от - 30 С до + 85 С;
- стойкость к вибрациям от 10 до 75 Гц;
- погрешность измерений: ± 0,5% ~ ±1,5% об/мин.;
- длина сигнального провода датчика 1 м. с возможностью удлинения до 15 м.;

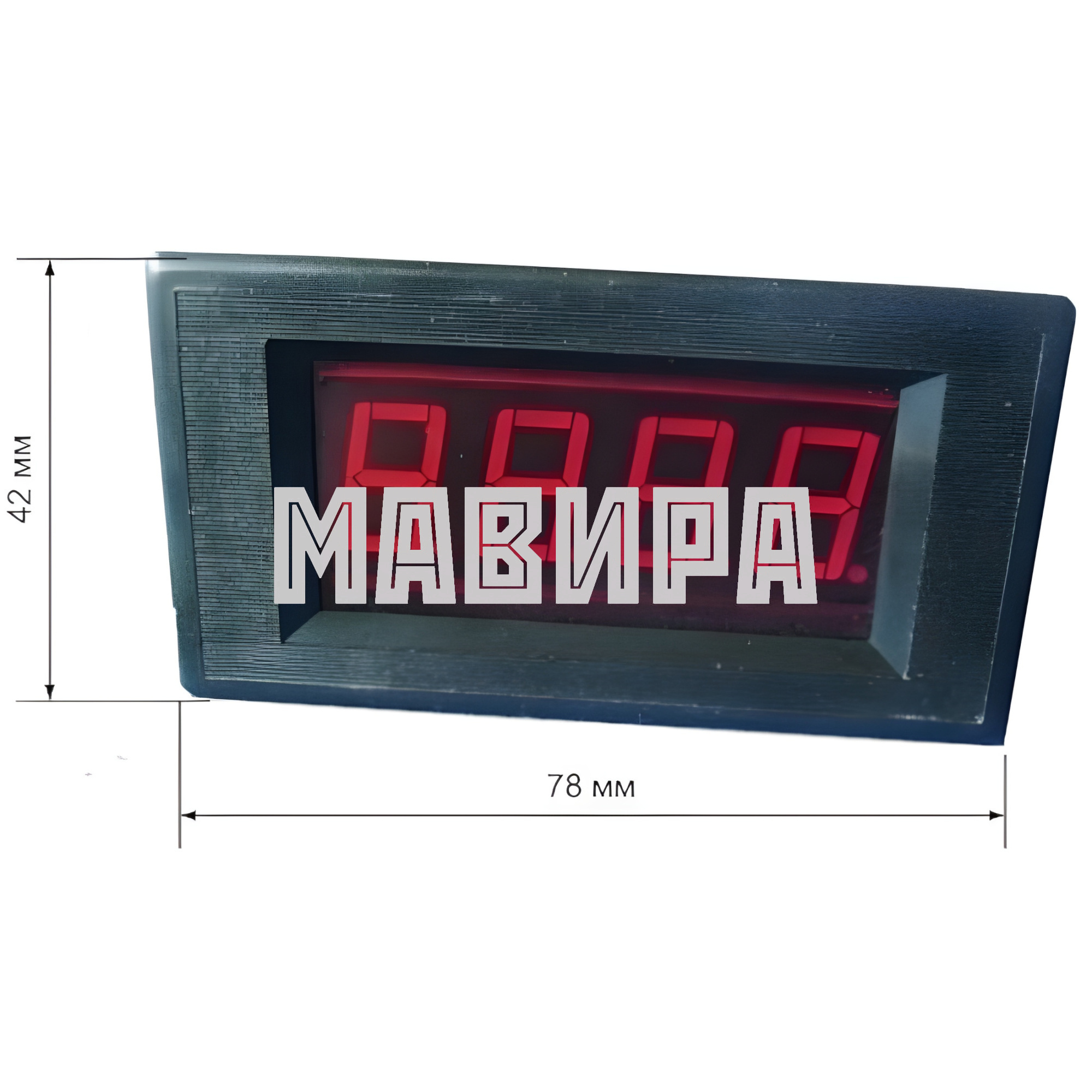

- размеры прибора 78 Х 42 Х 24 мм.;
- размер установочного окна для прибора 76,5 Х 39,5 мм.;
- диаметр датчика прибора 12 мм.;
- 14-и мм. 4-х сегментный светодиодный дисплей;
- максимально измеряемое число оборотов в минуту - 99999;
- высокая надежность.
ТАБЛИЦА ОТОБРАЖАЕМЫХ ПОКАЗАНИЙ НА ДИСПЛЕЕ ПРИБОРА
|
Измеряемое число оборотов |
Показания дисплея |
Пояснение |
| > 99999 | 0000 | Превышение об/мин. |
| от 10000 до 99999 | Х.ХХХ | Последний разряд числа оборотов не отображается |
| от1000 до 9999 | ХХХХ | Текущие показания об/мин |
| от 100 до 999 | ХХХ | Текущие показания об/мин |
| от 10 до 99,9 | ХХ.Х | Текущие показания об/мин |
| от 3,8 до 9,9 | ХХ | Текущие показания об/мин |
| < 3,8 | 0,0 | минимально измеряемое число оборотов 3,8 об/мин. |
Комплект поставки:
- прибор - 1 шт.;
- сигнальный шнур с датчиком - 1 м.;
- шнур питания - 0,5 м.;
- цилиндрический магнит - 1 шт.;
- инструкция по монтажу и присоединению - 1шт.
Гарантийные обязательства:
Продавец гарантирует исправную работу прибора в течение 1 года со дня его продажи. Независимо от причин возникновения неисправности за исключением механических повреждений в период гарантийного срока прибор подлежит замене на аналогичный безвозмездно.
Для установки прибора произведите следующие действия:
Шаг 1 - закрепите прибор на выбранной для установки поверхности, например на приборную панель, прорезав в панели установочное окно размером 76,5 Х 39,5 мм., либо используя корпус для наружной установки прибора.
Шаг 2 - изготовьте установочный кронштейн для датчика прибора.
Шаг 3 - закрепите на вращающейся части механизма (вал, шкив) входящий в комплект поставки цилиндрический магнит, любым удобным для Вас способом:
- при помощи клея;
- при помощи термоклея;
- при помощи холодной сварки;
- при помощи двухкомпонентного клея для металла;
- запрессовав магнит в предварительно просверленное на валу или в шкиве отверстие.
Шаг 4 - установите кронштейн датчика прибора таким образом, чтобы торец датчика прибора находился напротив установленного ранее магнита как показано на рисунке.
Шаг 5 - при помощи гаек на датчике прибора установите зазор между торцом датчика и магнитом не более 4-х мм.
Шаг 6 - соедините разъем на шнуре датчика прибора с гнездом, расположенном на задней стенке прибора.
Шаг 7 - подключите питание прибора через входящий в комплект разъем, соблюдая полярность (при использовании прибора с постоянным напряжением 12 В или 24 В). При этом на экране дисплея высветится значение 0000.
Шаг 8 - после начала вращения механизма при условии правильной установки магнита и датчика прибора, а так же выполнения вышеуказанных соединений прибор будет отображать текущие обороты механизма.
ВАЖНО! Имеет значение полярность установленного магнита. В случае, если после установи тахометра при вращающемся магните показания не будут отображаться переверните магнит другой стороной.

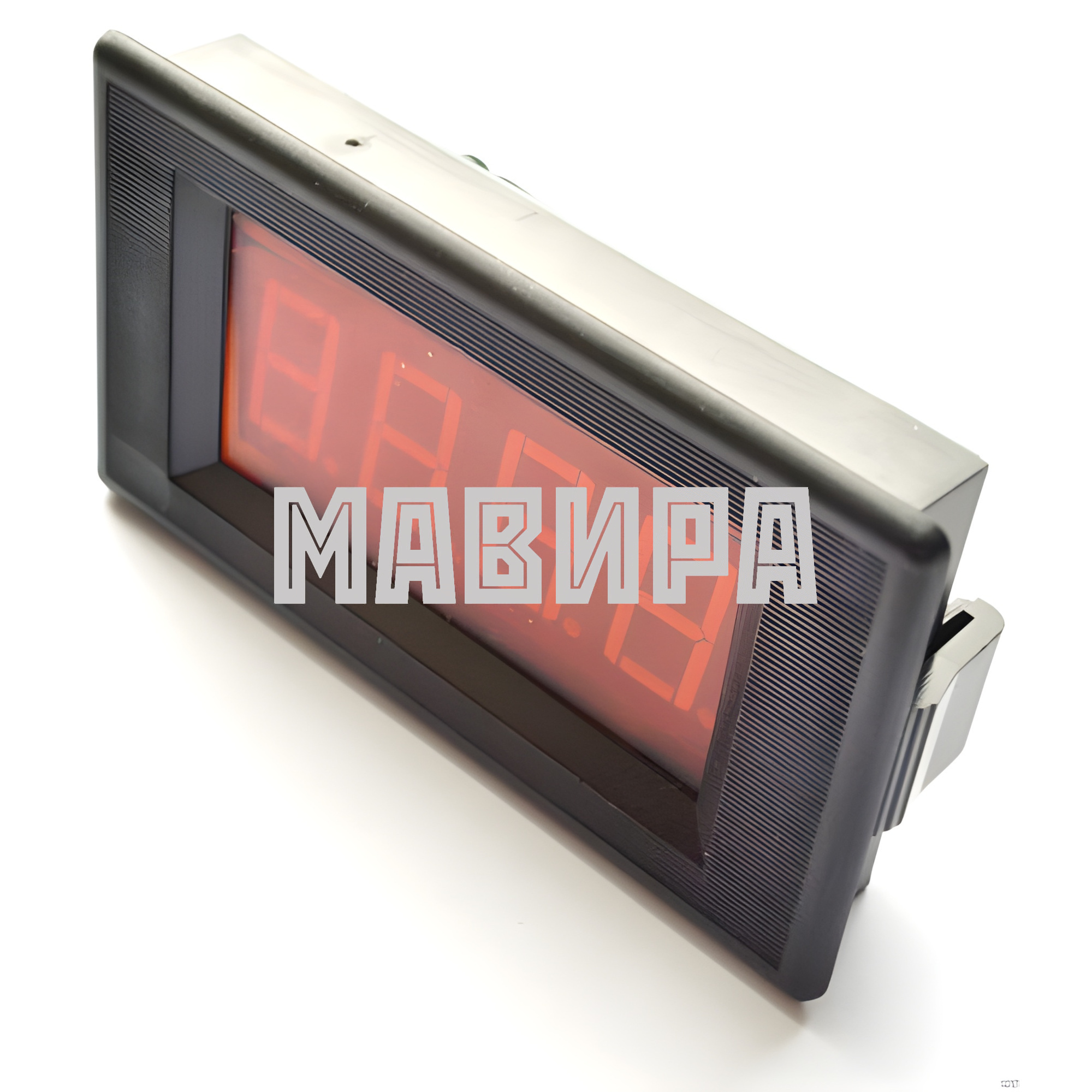

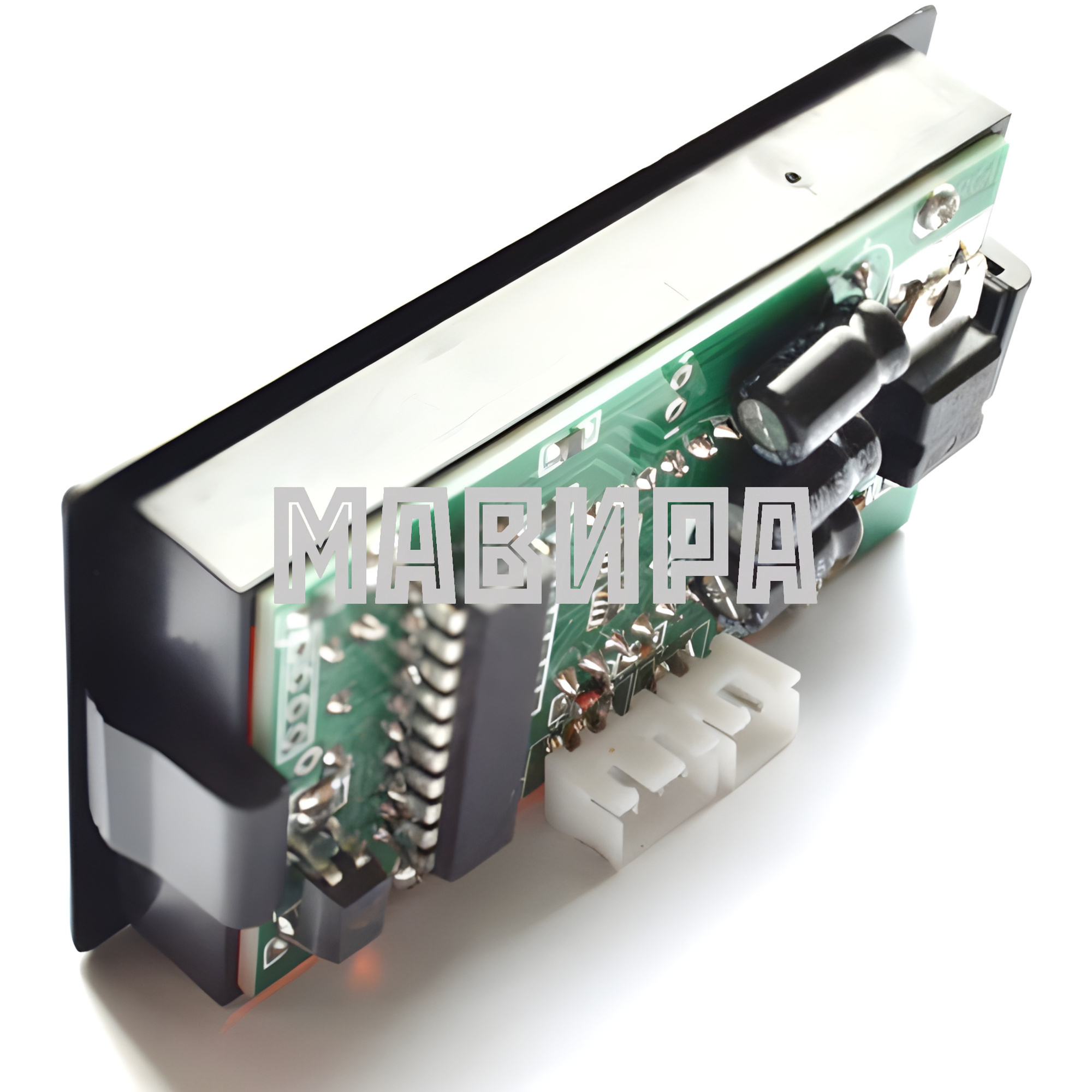

Корпус прибора "для установки в панель",
Для установки прибора на наружной поверхности используется дополнительный корпус (в комплект поставки не входит).
